VHDCI (bardzo wysoka gęstość połączenia kablowego) 68-pinowy złączejest wysokim - złącze elektryczne SCSI gęstości, specjalnie zaprojektowane dla kompaktowych, wysoko - pin -, które wymagają wiarygodnej transmisji danych. Jest inny z wspólnym złączem pinowym 1,27 mm HPDB lub złącza MDR 8 PIN. Zagłębimy się w jego strukturę fizyczną, cechy elektryczne, scenariusze zastosowań i przyszłe trendy rozwojowe.
Ⅰ. WprowadzenieVHDCI 68 Złącze pinowe
1.1 Definicja i podstawowa struktura68 Pin złącza VHDCI
VHDCI (bardzo wysoka gęstość połączenia kabla) 68 - złącze pinowe jest wysokim - złącze elektryczne gęstości, które przyjmuje układ pin z dwoma rzędami, z 34 pinami w górnym rzędzie i 34 pinami w dolnym rzędzie, łącznie 68 pinów. Skok złącza wynosi 0,8 mm, co pozwala na bardziej kompaktowe niż tradycyjne złącza SCSI przy jednoczesnym utrzymaniu tej samej liczby pinów. PLS Sprawdź powiązanetyp lutu VHDCI 68 Pin Connectorpinout na powiązanym rysunku.
Fizycznie złącze PIN VHDCI 68 jest bardzo podobne do interfejsu Mini -. Złącze męskie VHDCI 68 PIN jest zwykle stosowane do tworzenia powiązanych kabli PIN VHDCI 68, a złącze żeńskie VHDCI 68 PIN (gniazdo) jest zamontowane na sprzęcie. Ta konstrukcja umożliwia zakwaterowanie czterech szerokich złączy SCSI w przestrzeni pojedynczej karty PCI, dzięki czemu jest bardzo odpowiednia do zastosowań o ograniczonej przestrzeni, ale wymaga wysokiej przepustowości.
1.2 Rozwój historyczny i standardyzłącza VHDCI o wysokości 0,80 mm 68
0,80 mm złącze PIT VHDCI 68został wprowadzony w ramach architektury SCSI-5. Jest on również określany w branży jako „SCSI-4” i „SCSI-5”, chociaż warunki te nie są oficjalnie znormalizowane. Złącze VHDCI 68 PIN SCSI-5 jest w pełni kompatybilne z wcześniejszymi standardami SCSI, jednocześnie oferując lepszą charakterystykę wydajności.
Opracowanie 68 PIN VHDCI SCSI Connector był spowodowany potrzebą wyższych połączeń gęstości - w miarę ewolucji technologii SCSI w celu obsługi szerszych autobusów danych i wyższych szybkości transmisji. Zapewnia rozwiązanie dla systemów wymagających ścieżki danych Bit-całej całej całej całej 16 -, jednocześnie minimalizując wymagania dotyczące przestrzeni.
1.3 Wszystkie rodzaje złącza PIN VHDCI 68
Możemy sklasyfikować złącza PIN VHDCI 68 według jego płci. Zasadniczo złącze męskie VHDCI 68 PIN to złącze typu typu wtyczka - do wykonania powiązanego zespołu pinu VHDCI 68, podczas gdy złącze żeńskie VHDCI 68 PIN to gniazdo - typowe, zwykle zamontowane na płytce obwodów lub podwozie urządzenia. Szczegóły są następujące:
Złącza końcowe -:Ma dwa typy złącza męskiego VHDCI 68, jeden to lut typu VHDCI 68 Pin ConnectorIDC Typ VHDCI 68 Pin Connector.
Jeśli wykonaj standardowy zespół kabla VHDCI 68 PIN SCSI-5, które są używane do podłączania dwóch urządzeń z żeńskimi portami VHDCI, takimi jak zewnętrzne macierze pamięci. Wygodne jest wykonanie kabla przy prostym połączeniu układu pinu VHDCI 68.

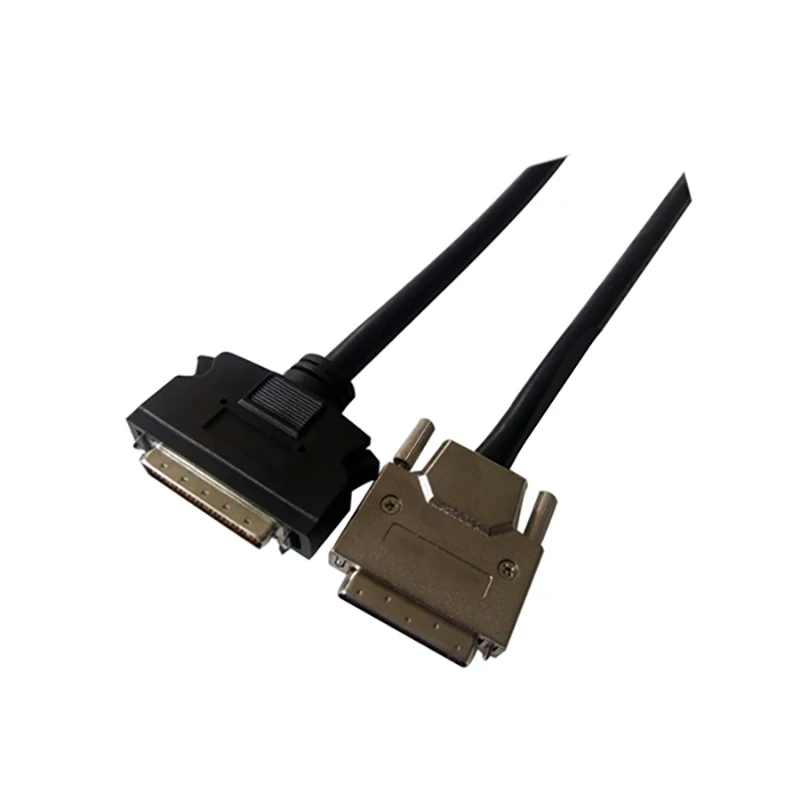

Jeśli wykonaj zespoły kablowe VHDCI 68 PIN z mieszanymi złączami, takimi jak MDR 50/68/100 SCSI złącze SCSI lub złącze SCSI HPDB 50/68/100 SCSI, zwykle używamy złącza męskiego typu lutu VHDCI 68. Wygodniej jest wytwarzać dostosowany układ pinów z dowcipem.
Urządzenie - złącza boczne: Chociaż większość złącza SCSI po stronie urządzeń to żeńska, ale nadal istnieje dwa typy 68 -pinowe męskie złącze VHDCI 68 na urządzeniu. Inne są złącza żeńskie. Na rynku obserwuje się łączniki żeńskie VHDCI 68:
Złącze PCB typu PCB VHDCI 68
Kąt prosty VHDCI 68 Pin Male Plug - w złączu, takie jakHDRA - EC68LMDT Kąt prosty VHDCI 68 PIN MALE PCB SCSI Złącze SCSI.
Złącze kątowe proste VHDCI 68 PIN Złącze żeńskie
Pionowy typ VHDCI 68 PIN CONNECTORE
Typ SMT pionowy VHDCI 68 PIN CONNECTORE, Repalation of Molex 73776-0201 VHDCI 68 PIN COMNEKTOR.
Zacisk PCB przez mocowanie otworu VHDCI 68 PIN COMNEKTOR
Dual - Stos Right Angel VHDCI 68 Pin Connector
Ⅱ. specyfikacje fizyczne i mechaniczne złącza pozycji VHDCI 68
2.1 68p VHDCI SCSIWymiary i geometria złącza
68 PIN 0,80 mm złącze VHDCI SCSI jest wysoce kompaktowe w porównaniu z tradycyjnymi złączami SCSI. Przy ogólnej szerokości tylko 3,2 cm zajmuje znacznie mniejszą przestrzeń niż 4,5 cm - szerokie HD 68 - złącze SCSI i 6,5 cm - o szerokim gęstości 50-pinowego złącza o niskiej gęstości. Ten kompaktowy rozmiar osiąga się poprzez jego wysokość 0,8 mm, co umożliwia wyższą gęstość pinów.
Wspólny kabel - END 0,80 mm SCSI -5 68 Pin VHDCI Męskie złącza zawierają niklu - obudowę stopu cynku, zapewniając ekranowanie EMI i trwałość mechaniczną. Projekt obudowy obejmuje mocowania śrub dla bezpiecznego połączenia, zapewniając, że połączenie pozostaje stabilne nawet w środowiskach wibracyjnych o wysokim -.
2.2 Złącze 68p VHDCI SCSI-5Umieszczenie pinów i projektowanie kontaktu
68 PINS Złącze VHDCI są ułożone w dwóch równoległych rzędach, 34 szpilkach w górnym rzędzie i 34 szpilkach w dolnym rzędzie. Ta podwójna konfiguracja wiersza - pozwala na zrównoważony układ, maksymalizując integralność sygnału przy jednoczesnym zachowaniu stabilności mechanicznej. Umieszczenie PIN ściśle przestrzega wzoru interfejsu Centronics, który upraszcza projekt okablowania.
68 Kontakty pozycji to złoto -, dzięki czemu są bardziej odpowiednie dla aplikacji niezawodności o wysokiej -, ponieważ złoto oferuje doskonałą odporność na korozję i niski opór kontaktu. Projekt kontaktu zapewnia bezpieczne krycie i niezawodne połączenie elektryczne, przy czym każdy kontakt ma znęconą pojemność prądu 0,5 A.
2.3VHDCI 68 Kabel położeniaSpecyfikacje i cechy
68-pinowe kable ekranowane VHDCIZazwyczaj użyj 28 - 30 przewodów AWG. W przypadku aplikacji wymagających wysokiej transmisji danych prędkości - 30 przewodów AWG jest powszechnych, a 28 przewodów AWG może być używane w scenariuszach, które wymagają wyższej pojemności przenoszenia prądu.
Chodowanie jest krytycznym czynnikiem dlaSCSI 68 PIN CABLES VHDCI, szczególnie w aplikacjach o wysokiej -. Wiele przewodów SCSI VHDCI 68 przyjmuje podwójny - skręcona struktura pary - z warkoczką w celu zmniejszenia interferencji EMI/RFI, która jest pomocna w utrzymaniu integralności sygnału i zapobiegania przecięciu między różnymi parami sygnałów. Ogólna średnica kabla wersji ekranowanej wynosi około 0,38 cala (9,7 mm), z zalecanym promieniem zgięcia 4,6 cala (117 mm).
Iii. Charakterystyka elektryczna i wydajność 0,80 mm 68 Pozycja D -
3.1 Transmisja sygnału i szybkość danych
Champ 0,80 mm 68 Pozycja D - złącze jest używane przede wszystkim w aplikacjach SCSI - 5 i obsługuje sygnały SININE - (SE) i niskie- różnica napięcia (LVD). Ta podwójna kompatybilność sprawia, że nadaje się do szerokiej gamy systemów, od starszych urządzeń opartych na SE po nowe systemy LVD, które wymagają wyższej wydajności.
W trybie LVD złącze PIN pojedynczego stosu VHDCI 68 obsługuje szybkość transmisji danych do 320 MB/s, co jest maksymalną szybkością Ultra - 320 SCSI. Ta wysoka szybkość transmisji osiąga się poprzez sygnalizację różnicową, w której każdy sygnał jest przesyłany na skręconej pary. Ta różnicowa metoda sygnalizacji zapewnia lepszą odporność na szum i pozwala na wyższe szybkości danych niż sygnalizacja jednokierunkowa.
3.2 Zasilanie i bieżąca ocena
VHDCI 68-pin złącze SCSI zapewnia połączenie zasilania po połączeniu z urządzeniami. Standardowa konfiguracja obejmuje linię zasilania +5, zwykle używając 30 awg. Złącze ma oceniane maksymalne napięcie 36 V AC i prąd znamionowy 0,5A na kontakt.
W aplikacjach SCSI piny zasilania służą do dostarczania zasilania do urządzeń peryferyjnych, eliminując potrzebę osobnego połączenia zasilania. Ta integracja upraszcza okablowanie i zmniejsza ogólną złożoność systemu, dzięki czemu złącze VHDCI są szczególnie odpowiednie dla instalacji urządzeń Multi -, takich jak tablice RAID.
3.3 Redukcja szumów i ekranowanie EMI
Jedną z kluczowych zalet złącza 68-pin SCSI VHDCI są doskonałe możliwości redukcji szumów i ekranowania EMI. Większość złącza męskiego VHDCI 68 ma metalową obudowę, która zapewnia barierę ekranową, aby zapobiec zewnętrznym zakłóceniu elektromagnetycznym. Dodatkowo, standardowe 68ways SCSI 68 PIN Kable danych VHDCI używają indywidualnie osłoniętych par skręconych, w których każda para jest zamknięta we własnej warstwie osłonowej, a cały kabel jest dalej ekranowany.
Iv. Scenariusze aplikacjiUltra VHDCI 68 Connector
4.1 SCSI Systemy pamięci i kontrolery RAID
Podstawowe zastosowanie 0,80 mm VHDCI 68 - pin SCSI - 5 złącza leży w systemach pamięci SCSI, szczególnie kontrolerów RAID . 68 PIN VHDCI złącza zapewniają wysokie - prędkość i niezawodne przesyłanie danych wymagane przez przedsiębiorstwo-}}}}}}}}} Systems Storage Systems. Takie jak Adaptec SCSI 39320A-R PCI-X Ultra320 RAID KARTA RAID.
68 Pozycje Złącza VHDCI są zwykle używane do podłączania kontrolerów RAID do dysków, macierzy pamięci i adapterów magistrali hosta. Ich kompaktowy rozmiar umożliwia umieszczenie wielu złączy w jednym gnieździe PCI, co jest kluczowe dla aplikacji portów multi - o ograniczonej przestrzeni.
4.2 Systemy pozyskiwania danych i pomiaru
Złącza PIN VHDCI 68 - są szeroko stosowane w systemach akwizycji i pomiaru danych, zwłaszcza tych z National Instruments (NI). NI wykorzystuje te złącza w wielu swoich modelach instrumentów cyfrowych, w tym cyfrowych instrumentach przebiegów, instrumentach cyfrowych i urządzeń szeregowych szybkich.
0,80 mm 68 PIN SCSI - złącza oferują wysoką łączność gęstości dla systemów akwizycji danych, które wymagają wielu kanałów wejściowych/wyjściowych. Na przykład kabel SCSI STARE VHDCI 68 PIN jest odpowiedni z urządzeniami serii NI 653X, serii 654x, serii 655x i serii 657x. VHDCI 68 PIN MĘŻCZYZNE KABLY MAŁNE OKRESOWANIA 0,8 mm 68-pinowe połączenia VHDCI i są dostępne w opcjach nieokreślonych kabli lub zespołów kabli zmniejszających szum w celu zwiększenia wydajności.
4.3 Systemy automatyzacji przemysłowej i sterowania
W automatyzacji przemysłowej złącza VHDCI 68-pinowe służą do łączenia różnych urządzeń sterowania i monitorowania. Ich kompaktowy rozmiar i wysoka liczba pinów sprawiają, że są odpowiednie do zastosowań, w których przestrzeń jest ograniczona, ale potrzebna jest duża liczba połączeń.
Złącza żeńskie VHDCI 68 PIN są powszechnie stosowane na PCB sprzętu przemysłowego, takich jak płytki przełomowe i niestandardowe płytki obciążenia. Zapewniają wiarygodne połączenia dla kontrolerów ruchu, serial PCI - x karty i inne komponenty automatyzacji. Solidna struktura 68 -pinowych złączy SCSI VHDCI sprawia, że są odpowiednie do trudnych środowisk przemysłowych, w których wibracje i ekstremalne temperatury są powszechne. Takie jak MOXA CP-116E Smart PCI Express Multiport Serial Board.
4.4 Grafika komputerowa i multi - konfiguracje monitorujące
Złącza pinowe VHDCI 68 - są również używane w komputerowych systemach graficznych, szczególnie w konfiguracji wielu monitorów. Tak jak NVIDIA używa tych złączy w VCS Quadro Plex i Quadro NVS 420 jako zewnętrzne 8-paskowe interkonnety.
ATI Technologies (obecnie część AMD) zastosowano łączniki żeńskie VHDCI 68 na karcie graficznej Firemv 2400 do przesyłania dwóch DVI i dwóch sygnałów VGA. Umieszczając dwa złącza obok siebie, Firemv 2400 jest w stanie obsługiwać cztery monitory w niskim współczynniku formy profilu -. Podobnie, Radeon X1950 XTX Crossfire Edition wykorzystuje parę tych złączy, aby zapewnić przepustowość karty wyższą inter - niż sama autobus PCI Express.
V. Surfia i ograniczeniaz 68 kontaktów złącza VHDCI
5.1 Główne zalety w porównaniu z innymi złączami
Wysoka gęstość
Pomieścić 68 pinów w kompaktowej szerokości 3,2 cm, więcej przestrzeni - wydajnych niż tradycyjne złącza SCSI 68-pinowe.
Wysoka wydajność prędkości -
Obsługując sygnały SCSI i LVD ULTRA-320, obsługują szybkość przesyłania danych do 320 MB/s.
Podwójna kompatybilność
Obsługuj zarówno sygnały SE, jak i LVD, dzięki czemu są odpowiednie do różnych aplikacji.
EMI Chłod
Metalowa obudowa i struktura kabla ekranowanego zapewniają doskonałą ochronę przed zakłóceniami elektromagnetycznymi.
Roztrwałość mechaniczna
Śruba - Projektowanie i solidna struktura metalowa Zapewnij bezpieczne i niezawodne połączenie w środowiskach wibracyjnych wysokich -.
Normalizacja
Kompatybilny z innymi 68-pinowymi złączami SCSI, zapewniając szeroką akceptację branży i interoperacyjność.
5.2 Ograniczenia i rozważania
Koszt
Ze względu na złożone wymagania dotyczące projektowania i produkcji złącza i kable PIN VHDCI 68 są często droższe niż prostsze typy złącza.
01
Złożoność
Wysoka liczba pinów i wymagania dotyczące sygnału różnicowego mogą sprawić, że projektowanie i rozwiązywanie problemów są bardziej złożone.
02
Rozmiar fizyczny
68 PIN złącza VHDCI wymagają znacznej ilości miejsca na pokładzie, w porównaniu z aplikacjami USB lub Thunderbolt.
03
Specjalistyczne aplikacje
Zaprojektowany przede wszystkim do aplikacji SCSI i może nie być najlepszym wyborem dla innych rodzajów systemów, w których różne protokoły lub typy złącza są bardziej powszechne.
04
Zarządzanie kablem
Stosunkowo duża średnica ekranowanych kabli PIN VHDCI 68 może sprawić, że zarządzanie kablami w systemach o ograniczonej przestrzeni.
05
5.3 Kompatybilność z innymi typami złącza
Złącza VHDCI wykorzystują standardowy 68-pinowy pinout SCSI-5, co sprawia, że są kompatybilne z innymi 68-pinowymi złączami SCSI.
Dostępne są kable adaptera SCSI VHDCI 68 do podłączania złączy VHDCI z innymi typami złączy SCSI, takich jak złącza MD68 używane w niektórych aplikacjach SCSI -. Ta zdolność adaptacyjna umożliwia integrację systemów opartych na VHDCI ze starszym sprzętem, który wykorzystuje różne typy złącza. Takie jak startVHDCI 68 PIN MĘŻCZYZNA Z PIN HD68 PIN MAL MAL CABLE SCSI.
Złącze PIN VHDCI 68 może być używane do przesyłania sygnału audio i wideo według portu HDMI, portu VGA lub portu DVI. Jest kompatybilny z komputerowymi systemami grafiki, szczególnie w konfiguracjach monitorowych multi -. Start jest powiązanyPIN VHDCI68 do 4 portów kabel monitorowania HDMI, VHDCI68 PIN do 4 portów VGA CableIPIN VHDCI68 do 4 portów kabel adaptera DVI.
Ponadto zgodność złączy PIN VHDCI 68 z sygnałami SE i LVD zapewnia, że mogą one pracować z różnymi urządzeniami SCSI, od starszych urządzeń opartych na SE - po nowsze systemy LVD, które wymagają wyższej wydajności. Takie jak startSCSI VHDCI 68 PIN MĘŻCZYZNA Z KABELA MĘŻCZYZN HD50 PIN CALE.
Vi. Przyszły rozwój i rozwiązania alternatywne
6.1 Pojawiające się technologie i potencjalne substytuty
Wraz z postępem technologii rynek zmierza w kierunku mniejszych złączy o wyższej wydajności, co może obsługiwać wyższe prędkości transmisji danych. W przypadku zastosowań SCSI SAS (SCSI podłączony serial SCSI) stał się następcą równoległego SCSI, który oferuje wyższe szybkości danych i bardziej wydajną transmisję sygnału.
SAS wykorzystuje mniejsze i bardziej wydajne złącza, obsługując prędkości danych do 12 GB/s (około 1,5 GB/s) na kanał. Na przykład złącze Mini SAS HD (SFF-8643) i Mini SAS 4X (SFF-8088). Złącza te, które zajmują mniej miejsca, te złącza zapewniają większą gęstość i wydajność w porównaniu z złączami PIN VHDCI 68.
W przypadku ogólnego - celu wysokiej transmisji danych prędkości -, złącza złącza i profesjonalne złącza USB - c coraz bardziej dominują w aplikacjach konsumenckich, jak i profesjonalnych. Są one znacznie mniejsze niż złącze PIN VHDCI 68 i obsługują znacznie wyższe prędkości danych (do 40 GB/s).
6.2 Obecne przyjęcie branży i trendy
Pomimo ciągłego pojawienia się nowych technologii, złącze pinów 0,80 mm VHDCI 68 - nadal utrzymuje pewną obecność rynkową. Będzie on nadal wykorzystywany w automatyzacji przemysłowej, systemach pozyskiwania danych i niektórych wysokiej klasy aplikacjach pamięci . 68 złącza VHDCI SCSI są szeroko stosowane w produktach akwizycji danych National Instruments, a NI nadal obsługuje te złącza w najnowszych liniach produktów.
W branży pamięci, chociaż SAS w dużej mierze zastąpił równoległy SCSI w nowych systemach, nadal jest używana duża liczba systemów opartych na VHDCI -. Istnienie tych zainstalowanych urządzeń zapewnia, że złącza i kable VHDCI 68 PIN będzie nadal wytwarzane i obsługiwane przez określony okres.
6.3 Długie - terminowe potencjalne klienta złączy PIN VHDCI 68
Złącze VHDCI 68-pin SCSI prawdopodobnie będzie nadal obsługiwać określone rynki niszowe, gdzie jego unikalna kombinacja wysokiej gęstości, trwałości mechanicznej i kompatybilności SCSI jest kluczowa. Jednak w szerszych aplikacjach konsumenckich i komercyjnych może być nadal zastępowany nowszymi, bardziej wydajnymi technologiami złącze.
Długie - żywotność złącza PIN VHDCI 68 będzie w dużej mierze zależeć od ciągłego wsparcia ze strony producentów i trwałego popytu ze strony określonych branż, szczególnie w zakresie automatyzacji przemysłowej, testowej i pomiarowej oraz starszych systemach przechowywania. Gdy branże te przechodzą na nowe technologie, stosowanie złączy VHDCI może stopniowo spadać, ale części zamienne i wsparcie prawdopodobnie będą nadal wymagane przez wiele lat.
